ลักษณะสินค้า

ประเภทไฟเบอร์:G.654E

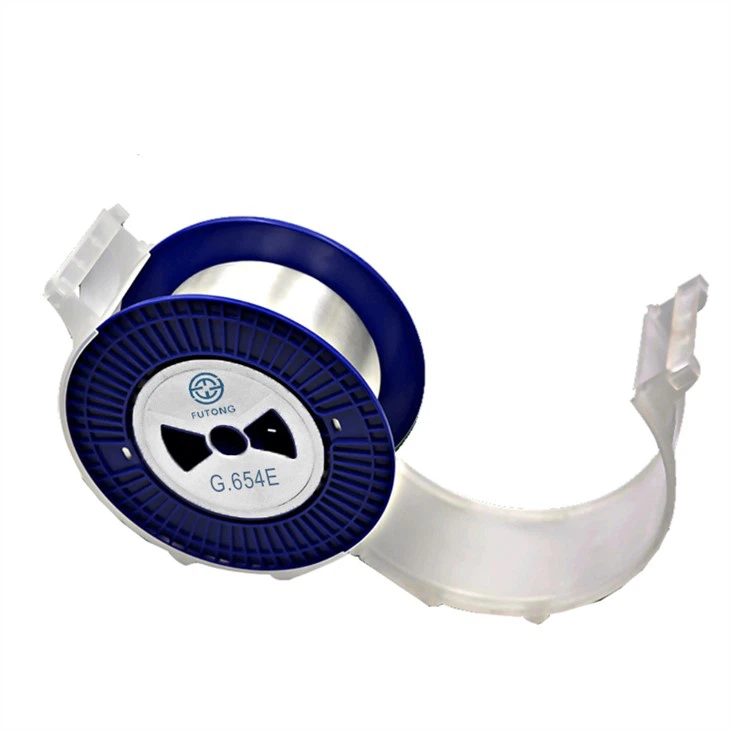

ไฟเบอร์ FUTONG G.654.E เป็นไฟเบอร์ออปติกโหมดเดียวแบบตัดความยาวคลื่นแบบใหม่ เป็นไปตามมาตรฐาน G.654.E ที่แนะนำโดย ITU-T ด้วยการลดทอนที่ต่ำมากและพื้นที่ที่มีประสิทธิภาพมากขึ้น จึงเหมาะสำหรับการส่งสัญญาณทางไกลในขณะที่ลดความจำเป็นในการขยายพื้นที่

ข้อมูลจำเพาะไฟเบอร์ ITU-T G.654.E

ไม่	ข้อมูลจำเพาะ	ค่า
ลักษณะทางเรขาคณิต
1	โหมดสนามเส้นผ่านศูนย์กลาง 1550 nm	12.5 ± 0.5 µm
2	แกนกลางของข้อผิดพลาดในการหุ้มศูนย์กลาง	น้อยกว่าหรือเท่ากับ 0.6 µm
3	เส้นผ่านศูนย์กลางหุ้ม	125.0 ± 1.0 µm
4	การหุ้มไม่หมุนเวียน	น้อยกว่าหรือเท่ากับ 1.0 เปอร์เซ็นต์
5	วัสดุเคลือบ	อะคริเลตรักษาด้วยรังสียูวี
6	เส้นผ่านศูนย์กลางเคลือบ	245 ± 10 µm (ไม่มีสี)
7	ข้อผิดพลาดในการหุ้ม/เคลือบศูนย์กลาง	น้อยกว่าหรือเท่ากับ 120 µm
8	ไฟเบอร์เคิร์ล	มากกว่าหรือเท่ากับ 4.0 เมตร
ลักษณะทางแสง
9	การลดทอนที่ 1550 nm	รายบุคคล	น้อยกว่าหรือเท่ากับ 0.175 dB/km
10		มากกว่าหรือเท่ากับ 90 เปอร์เซ็นต์ของทั้งหมด (ตามความยาว) *1	< 0.170="">
11	การลดทอนที่ 1625 nm	รายบุคคล	น้อยกว่าหรือเท่ากับ 0.195 dB/km
12		มากกว่าหรือเท่ากับ 90 เปอร์เซ็นต์ของทั้งหมด (ตามความยาว) *1	< 0.190="">
13	ความไม่ต่อเนื่องของจุดลดทอน	น้อยกว่าหรือเท่ากับ 0.05 dB
14	การกระจายตัวของสีที่ 1550nm	17~ 23 ps/นาโนเมตร/km
15	ความชันการกระจายตัวของสีที่ 1550nm	{{0}}.05~ 0.07 ps/nm2/km
16	ความยาวคลื่นตัดสายเคเบิล (cc)	น้อยกว่าหรือเท่ากับ 1530 นาโนเมตร
17	ไฟเบอร์ PMD สูงสุด*2	น้อยกว่าหรือเท่ากับ 0.1 ps/rkm (วัดโดยเส้นใยม้วนแบบหลวมๆ)
18		น้อยกว่าหรือเท่ากับ 0.15 ps/rkm (วัดบนสปูล)
19	หมายเหตุ 1: "90 เปอร์เซ็นต์ของทั้งหมด" จะใช้กับความยาวทั้งหมดของใบสั่งซื้อที่มีปริมาณรวม 4,000 กม. ขึ้นไปเท่านั้น หมายเหตุ 2: เนื่องจากค่า PMD อาจเปลี่ยนแปลงได้เมื่อมีการต่อสายไฟเบอร์ ค่า PMD จริงในสายเคเบิลจะต้องได้รับการยืนยันโดยผู้ผลิตสายเคเบิล ภายใต้การออกแบบสายเคเบิลที่เหมาะสม ข้อมูลจำเพาะ PureAdvance-125 รองรับข้อกำหนดการออกแบบเครือข่ายสำหรับค่าการออกแบบลิงก์ PMD สูงสุดของสายเคเบิล 0.20 ps/r-km ที่แนะนำโดย ITU-T G.654.E
ลักษณะทางกล
20	ระดับความเครียดพิสูจน์	1.2 เปอร์เซ็นต์ (086 Gpa) เป็นเวลา 1 วินาทีหรือเทียบเท่า
21	แรงเคลือบแถบ (F)	1.3 N น้อยกว่าหรือเท่ากับ F น้อยกว่าหรือเท่ากับ 8.9 N (สูงสุด)
22		N น้อยกว่าหรือเท่ากับ F น้อยกว่าหรือเท่ากับ 5 N (เฉลี่ย)
23	การสูญเสีย Macrobend ที่ 1550 และ 1625 nm (60mmφ, 100turns)	น้อยกว่าหรือเท่ากับ 0.10 dB
24	ความต้านทานแรงดึงแบบไดนามิก (มัธยฐาน; 0.5 ม.)	น้อยกว่าหรือเท่ากับ 3.8 GPa ( มากกว่าหรือเท่ากับ 550 kpsi) (ไม่จ าเป็น)
25	มากกว่าหรือเท่ากับ 3.0 GPa ( มากกว่าหรือเท่ากับ 440 kpsi) (อายุ)
26	ความเมื่อยล้าแบบไดนามิก	20 (ค่าเล็กน้อย)
ลักษณะสิ่งแวดล้อม
27	เหนี่ยวนำการเปลี่ยนแปลงการลดทอนที่ 1550 และ 1625 nm
28	-60ºC ~ บวกกับการหมุนเวียนของอุณหภูมิ 85ºC		น้อยกว่าหรือเท่ากับ 0.05 dB/km
29	-10ºC ~ บวก 85ºC/98 เปอร์เซ็นต์ RH อุณหภูมิความชื้นหมุนเวียน		น้อยกว่าหรือเท่ากับ 0.05 dB/km
30	บวกกับการแช่น้ำ 23ºC		น้อยกว่าหรือเท่ากับ 0.05 dB/km
31	บวกกับอายุความร้อน 85ºC		น้อยกว่าหรือเท่ากับ 0.05 dB/km
32	บวกกับความร้อนชื้น 85ºC/85 เปอร์เซ็นต์ RH		น้อยกว่าหรือเท่ากับ 0.05 dB/km
บรรจุภัณฑ์
33	ความยาวของบรรจุภัณฑ์	25.2 กม. และ/หรือ 50.4 กม. มากกว่าหรือเท่ากับ 60 เปอร์เซ็นต์ 6.3 กม. ~ 48.3 กม. (ทวีคูณ 2.1 กม.) < 40 เปอร์เซ็นต์
34	ชื่อประเภทสปูล		เอสดี (เล็ก)	เอสเค (กลาง)
35	ขนาดสปูล	หน้าแปลน	235 มม.	265 มม.
36		ความกว้าง	108 มม.	169 มม.
37		รูแกน	25.4 มม.	25.4 มม.
38	ความยาวเส้นใยสูงสุด		25.2 กม.	50.4 กม.
39	ลักษณะการทำงาน
40	ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ	1.464 @ 1550 นาโนเมตร
